Was ist der Bag in Bag out?
Das Bag-in-Bag-out-System (BIBO) wird hauptsächlich für den Schutz vor chemischen und biologischen Gefahren (CB), in P3/P4-Labors und in der pharmazeutischen Industrie eingesetzt. Es handelt sich um ein Sicherheitsschutz-Filtersystem, das an Absauganlagen angeschlossen ist und die Installation, den Austausch und die Prüfung von Luft- oder Chemikalienfiltern in gefährlichen Umgebungen in einem sicheren Schutzbeutel (PVC-Beutel oder Hochtemperaturbeutel) ermöglicht. Diese Methode schützt nicht nur die Bediener vor einer Kontamination durch Schadstoffe, sondern verhindert auch, dass die Filter mit der Außenluft in Berührung kommen, was die Sicherheit und den Komfort des Austauschvorgangs gewährleistet. Die Schutzbeutel sind außerdem mit Handschuhen ausgestattet, so dass das Personal den Austausch leicht durchführen kann.
Wir sind das erste Unternehmen in China, das die Bedeutung der Gleichmäßigkeit der Konzentration in BIBO-Systemen erkannt hat, und das erste, das diesen strengen Test bestanden hat.
Verschiedene Arten der Installation
- Feste Installation Ausrichtung: Wählen Sie während der Produktion zwischen vertikalen und horizontalen Konfigurationen.
- Maßgeschneiderte Auswahl: Legen Sie die Installationsart anhand der erforderlichen Luftstromkapazität fest.
- Anpassungsfähigkeit im Freien: Ausgestattet mit einem optionalen Regenschutz für Außenaufstellungen.
Standardtypen von Bag in Bag out
Luftstrom (m³/h) | Wirkungsgrad Spezifikationen (mm) | Schrankgröße WHD (mm) |
250 | 305*305*95=1Kammer | 2100*455*375 |
700 | 305*305*292=1Kammer | 2100*455*375 |
1350 | 305*610*292=1Kammer | 2300*755*375 |
2700 | 610*610*292=1Kammer | 2300*755*680 |
5400 | 610*610*292=2Kammer | 2900*1560*680 |
8100 | 610*610*292=3Kammer | 2900*2365*680 |
10800 | 610*610*292=4Kammer | 2900*1560*1330 |
16200 | 610*610*292=6Kammer | 2900*2365*1330 |
Hinweis: Für das "Bag in bag out"-System muss vor Ort ausreichend Platz vorhanden sein, um den Betrieb, die Installation von Differenzdruckmessgeräten und Rohrleitungen sowie Wartungsarbeiten wie den Filterwechsel zu ermöglichen. Das System ermöglicht eine aufeinanderfolgende und stapelbare Konfiguration für eine nahtlose Integration und Nutzung.
Produktmerkmale
- Bauwesen: Vollständig aus 3,0 mm Edelstahl 304 mit Schweißnähten und Vibrationsschleifen der Oberfläche hergestellt. Anschlussflansche aus rostfreiem Stahl 304 (5,0 mm).
- Filterkasten-Design: Entspricht den standardmäßigen 292 mm dicken hocheffizienten Gel-Seal-Filtern und verwendet branchenführende, nicht unterteilte Superfold-Filter mit Edelstahlrahmen, deren Lebensdauer mehr als doppelt so hoch ist wie die herkömmlicher unterteilter oder V-förmiger Filter.
- Mechanismus der internen Kompression: CNC-gefräst aus rostfreiem Stahl 304, der oxidations- und korrosionsbeständig ist.
- Dichtungsstreifen: Verwendet ein EPDM-Dichtungsband mittlerer Dichte für robuste Dichtungsfähigkeit.
- Mechanismus des Scannens: Hergestellt aus Edelstahl 304 mit einem linearen Abtastverfahren.
- Differenzdruckmessgeräte Pipeline: Mit Nadelfiltern zur Vermeidung von Leckagen bei der Wartung.
- Interne Einrichtung: Staubemissionsleitungen und -auslässe aus Edelstahl mit Diffusoren, um eine gleichmäßige Konzentration zu gewährleisten.
- PAO-Test: Mit stromaufwärts und stromabwärts gelegenen Prüfanschlüssen, die beide mit manuellen Sicherheitskugelventilen ausgestattet sind, sowie mit PAO-Zufuhr- und Probenahmeanschluss.
- VHP Desinfektion Schnittstelle: Sowohl auf der Eingangs- als auch auf der Ausgangsseite angeordnet, mit nachgeschalteten Desinfektionsprüfungsanschlüssen.
- Betriebsmodi: Schnittstellen für den manuellen und automatischen Abtastmodus, mit reservierten Signalanschlüssen für die Abtastposition.
- Schutztaschen: Jede Tür ist mit einer ca. 2 m langen Schutztasche ausgestattet, komplett mit Gurtzeug und Sicherheitsgurt.
- Optionen für die Filtration: Einzelne hocheffiziente Filtereinheit verfügbar; mehrere Filterstufen können hinzugefügt werden, z. B. Vor- und Mittelfilter, chemische Filter, Aktivkohlefilter oder doppelte hocheffiziente Filter für die Serieninstallation.
- Optionales Zubehör: Abgedichtetes Ventil für Desinfektions- und Dichtheitsprüfungen, DOP-Scanning für Filtereffizienz, Differenzdruckmanometer/Sensor zur Überwachung von Filterdruckänderungen, Instrumentenschutzsystem, Desinfektionsanschlüsse, Übergangsadapter für verschiedene Durchmesser.
Produkt-Zertifizierungen
- Qualitätsüberwachungs- und Prüfzentrum für das Bauwesen: Zertifizierung erworben.
- Patent-Zertifikat: Patentakkreditierung erteilt.
- BETC-Testbericht: Umfassender Prüfbericht von BETC.
Anmeldung
- Pharmazeutische Technik: Abluftsysteme für Impfstoffproduktionsbereiche, Zu- und Abluft für Tierräume in Impfstofflabors sowie für Räume, in denen hormonhaltige und zytotoxische Arzneimittel hergestellt werden, für die Produktion hochaktiver Chemikalien und für die Herstellung von Krebspräparaten.
- Laboratorien für biologische Sicherheit: Zu- und Abluftmanagement.
- Isolationszonen im Krankenhaus: Abluftsysteme.
- Industrielle chemische Emissionen: Umgang mit dem Ablassen von chemischen Gasen.
- Kernkraftwerke und Brennstoffaufbereitungsanlagen: Umgang mit Abluft und Filterung.
- Laboratorien für Tierseuchen: Steuerung der Zu- und Abluft.
- Einrichtungen zur Isolierung toxischer Abfälle: Luftmanagement für isolierte Umgebungen.
- Industrie-, Forschungs- und Militäreinrichtungen: Steuerung der Luftzufuhr und -abfuhr für Bereiche, in denen mit Chemikalien, biologischen Stoffen, radiologischen und krebserregenden Materialien gearbeitet wird.
- Biomedizinische Forschung und gentechnische Einrichtungen: Verwaltung der Luftzufuhr- und Abgassysteme.
- Pharmazeutische Laboratorien: Bereitstellung von sicheren Abluftsystemen.
Tasche rein Tasche raus Galerie
QUALIA Bag in Bag out's Pin-type Filter Differenzdruckleitung _1
QUALIA Bag in Bag out's Dichtung an der Schnittstelle zur Verhinderung von Kratzern in Plastikbeuteln_1
QUALIA Bag in Bag out's Full Welded anstelle von Montage mit Dichtungen_1
QUALIA Bag in Bag out's Verlängern Sie die Paspel, um den Luftstrom zu gewährleisten _1
QUALIA Bag in Bag out's Differenzdruckmanometer_1
QUALIA Bag in Bag out's Biological Sealed Interface Valve_1

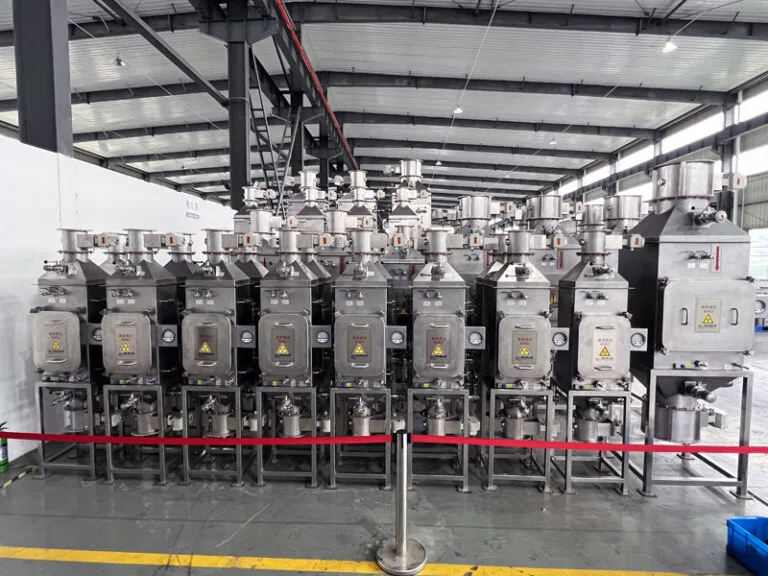

QUALIA Bag in Bag out Workshop 8_1
QUALIA Bag in Bag out Workshop 7_1
QUALIA Bag in Bag out Workshop 4_1
QUALIA Bag in Bag out Workshop 3_1
QUALIA Bag in Bag out Workshop 2_1
QUALIA Bag in Bag out Workshop 1_1
QUALIA Bag in Bag out Large Animal Room Mezzanine 17_1
QUALIA Tasche in Tasche aus Großes Tierzimmer Mezzanin 15_1
QUALIA Bag in Bag out Large Animal Room Mezzanine 13_1
QUALIA Bag in Bag out Large Animal Room Mezzanine 11_1
QUALIA Bag in Bag out 4 Einheiten 27200CMH High Flow.jpg_1
QUALIA Bag in Bag out 3 Einheiten 20400CMH High Flow_1
QUALIA Bag in Bag out 2 mit HEPA und Medium Efficiency Filter_1
